Après cette vérification, le mode Admin est accessible en faisant Ctrl+S, sous 5 secondes. Sinon, la sonde continue son cycle de démarrage.
En tant qu’Admin, différentes commandes sont disponibles, à valider avec la touche « Entrée ». Pour plus de détails concernant ces dernières, consultez l’annexe n°1 :
- reset : redémarre la sonde,
- stop : éteint la sonde,
- defaults : réinitialise la sonde aux paramètres d’usine,

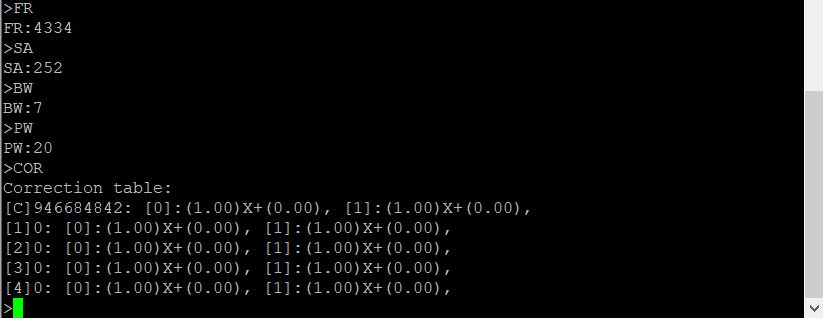

Pour les commandes suivantes, SA, FR, BW, PW et SF, la commande seule permet d’afficher les données, et la commande avec une valeur permet de les modifier.
-
- “->Done” est retourné si le changement a bien été prise en compte.
- “->NOK!” est retourné en cas de refus.
- COR affiche la correction affine.
- COR 2.5,10.0; modifie la correction affine par valeur mesurée, ici pour une seule valeur en attribuant 2.5 x mesure + 10.0. Le nombre exact de valeurs mesurées doit être saisi. Par exemple, pour un capteur de température et un capteur d’humidité, « COR 1.0,0.0 ;1.0,0.0; » ne provoque aucune correction.
- COR nécessite d’être en mode « su » pour effectuer des modifications, sinon la console affichera « Table: SU! ».

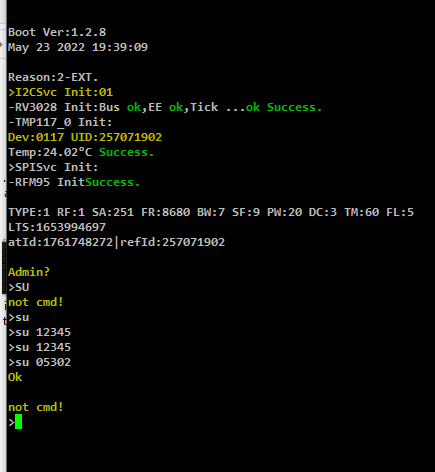

Pour cela, entrez la commande suivante :
- « su » suivi d’un code pin à 5 chiffres.
En cas de pin valide, la console retourne OK. Elle ne retourne rien si le pin est invalide (voir annexe n°1 pour la valeur du pin). Effectuez ensuite vos modifications grâce à la commande COR et les paramètres voulus.
Annexe n°1 : Commandes de la console, descriptions et plages autorisées
| Commande | Description |
| reset | Redémarre la sonde |
| stop | Eteint la sonde |
| defaults | Réinitialise la sonde aux paramètres d’usine |
| FR | Affiche la valeur de la fréquence de la sonde. |
| BW | Affiche la valeur de la bande passante de la sonde. |
| PW | Affiche la valeur de la puissance de la sonde. |
| SF | Affiche la valeur du spreading factor de la sonde. |
| SA | Affiche l’adresse serveur de la sonde. |
| FR …. | Affecte la fréquence de la sonde, en kHz x 10 (4300 à 8700, selon annexe n°2) |
| BW …. | Affecte la bande passante de la sonde (5 à 9, selon annexe n°3) |
| PW …. | Affecte la puissance de la sonde [5 à 20] |
| SF …. | Affecte le spreading factor de sonde (7 à 12, selon annexe n°3) |
| SA …. | Affecte l’adresse serveur de la sonde [250 à 254] |
| COR | Commande affichant la correction affine Première ligne prise en compte (noté C) puis historique des modifications sur mes lignes 2 à 5 (annexe n°4) |
| COR 2.5, 10; | Commande modifiant la correction prise en compte. Deviendra ici 2.50 x mesure +10.00 (annexe n°4) |
| su ……….. | Commande permettant d’accéder à la modification de COR. Pin de 5 chiffres, complément à 9 des 5 derniers chiffres du LTS affiché au démarrage de la sonde. |
Annexe n°2 : Fréquences
| Région | Fréquence autorisée |
| Europe | 863 – 870MHz 433MHz |
| Etats-Unis | 902 – 928MHz |
| Chine | 470 – 510MHz 779 – 787MHz |
| Australie | 915 – 928MHz |
| Inde | 865 – 867MHz |
| Asie | 433MHz |
| Amérique du Nord | 915MHz |
Annexe n°3 : Combinaisons SF et BW pour la norme LoRa en Europe 868MHz
| SF | BW (kHz) |
| 7 | 8 (250) |
| 7 | 7 (125) |
| 8 | 7 (125) |
| 9 | 7 (125) |
| 10 | 7 (125) |
| 11 | 7 (125) |
| 12 | 7 (125) |
Annexe n°4 : Commandes de la console, descriptions et plages autorisées
La commande COR seule affiche la correction affine appliquée, puis l’historique des 4 dernières.
Pour changer cette correction affine, passez en mode « su » (cf. annexe n°6). La commande COR fonctionne ainsi dans cette exemple avec une sonde mesurant 2 valeurs:
COR 2.5,10.0;1.0,5.0;
Les décimales sont représentées après les « . » et limités à 2 décimales.
Les « a » et les « b » des fonctions affines sont séparés par des « , ».
Les différentes valeurs de corrections sont séparées par des « ; », et peuvent aller jusqu’à 6.
Dans cet exemple, la valeur n°1 vaut 2.5 x mesure + 10.0, la valeur n°2 vaut 1.0 x mesure + 5.0.
