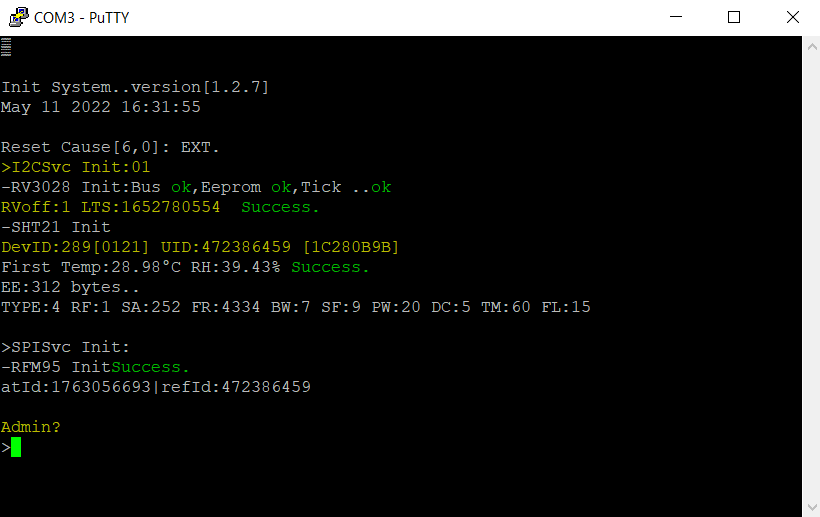

Une fois branchée via le port micro-USB au port USB de l’ordinateur, la sonde redémarre et deux bips sont émis. Une vérification interne a ensuite lieu, et différentes informations sont affichées :
- La version du firmware,
- La cause du dernier reset de la sonde : ici, cause extérieure due à une connexion via la console,
- L’initialisation de l’I2C : bus, horloge et mémoire interne,
- L’initialisation du ou des capteurs :
- DevID : numéro de modèle interne
- UID : identifiant unique (utilisé pour déterminer l’ID de la sonde)
- La première mesure du capteur concerné,
- EE : la taille prise dans l’EEprom par les settings,
- L’initialisation du module LoRa
- Les paramètres de la sonde. Pour plus de détails les concernant, consultez l’annexe n°1 ci-dessous :
- Type : type de sonde,
- RF : adresse de la sonde,
- SA : adresse serveur,
- FR : fréquence,
- BW : bande passante,
- SF : spreading factor,
- DC : décalage temporel,
- TM : timer,
- FL : flag.
- LTS : premier timestamp récupéré,
- atId et refId :
- atId : ID unique du CPU pour chaque sonde.
- refId : ID retenu comme Unique ID (UID) de la sonde, dans l’ordre de priorité selon le modèle: capteur externe, interne, et CPU.
Annexe n°1 : Paramètres de la sonde, descriptions et plages autorisées
| Paramètre | Description | Plage autorisée |
| Type | Type de capteurs (température interne, température externe, humidité…) | 1 – 12 (Annexe n°2) |
| RF | Adresse de la sonde (0 et réservé par l’UTL pour alerter la sonde en cas d’erreur) | 1 – 249 |
| SA | Adresse de l’UTL. | 250 – 254 |
| FR | Fréquence (selon les législations). Valeur en kHz x 10. | 4300 à 8700 (Annexe n°3) |
| BW | Bande passante (selon les législations, voir annexe n°4) | 5 – 9 (Annexe n°4) |
| SF | Spreading factor. Lié à la bande passante (voir annexe n°4) | 7 – 12 (Annexe n°4) |
| DC | Décalage temporel. Temps entre la mesure et l’envoi au collecteur. Chaque sonde a un DC différent espacé au minimum de 3 sec. | 3 – Timer (Annexe n°5) |
| TM | Timer correspond au temps d’un cycle complet entre deux mesures. | 60 – 4095 |
| FL | Flag, correspond au champ Options sur l’extranet. LED On/Off, Alarme On/Off, Réglage buzzer. Voir annexe 5 | 0 – 15 (Annexe n°5) |
Annexe n°2 : Types de capteurs
| Nom commercial | Type |
| TP17i | 1 |
| TP17e | 2 |
| TP17ie | 3 |
| TH21i | 4 |
Annexe n°3 : Paramètres de la sonde, descriptions et plages autorisées
| Région | Fréquence autorisée |
| Europe | 863 – 870MHz 433MHz |
| Etats-Unis | 902 – 928MHz |
| Chine | 470 – 510MHz 779 – 787MHz |
| Australie | 915 – 928MHz |
| Inde | 865 – 867MHz |
| Asie | 433MHz |
| Amérique du Nord | 915MHz |
Annexe n°4 : Combinaisons entre SF et BW pour la norme LoRa en Europe (868MHz)
| SF | BW (kHz) |
| 7 | 8 (250) |
| 7 | 7 (125) |
| 8 | 7 (125) |
| 9 | 7 (125) |
| 10 | 7 (125) |
| 11 | 7(125) |
| 12 | 7 (125) |
Annexe n°5 : Décalage temporel et flags
Le DC minimum accepté est 3. Ensuite, l’écart DC entre chaque sonde vaut . Le nombre de sondes multiplié par l’écart DC doit être inférieur à la durée totale d’un cycle Timer (TM).
Exemple des moments d’envoi pour chaque sonde
| Retry | DC : Temps écoulé depuis la mesure (en secondes) | ||||||||
| 1 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 27 |
| 2 | 3 | 9 | 15 | 21 | 27 | 33* | 39* | 45 | 51 |
Les valeurs entre 30 et 40 sont non recommandées, car l’UTL est occupé par l’envoi des données.
Les flags, ou « Option » sur l’Extranet, permettent le réglage des alarme, LED et buzzer, en suivant le fonctionnement suivant :
| FLAGS sensors (set extranet functionality) | |||||||||||
| Reserved | NU | NU | NU | Alarm | LED | Buzzer | Flags | Remark | |||
| Bit 7 | Bit 6 | Bit 5 | Bit 4 | Bit 3 | Bit 2 | Bit 1 | Bit 0 | Hexa | Deci | Probe State | |
| x | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0x00 | 0 | OFF | |
| x | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0x01 | 1 | Buzzer vol. 1 | |
| x | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0x02 | 2 | Buzzer vol. 2 | |
| x | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 0x03 | 3 | Buzzer vol. 3 | |
| x | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0x04 | 4 | LED on | |
| x | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 0x05 | 5 | LED on + buzzer vol.1 | |
| x | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 0x06 | 6 | LED on + buzzer vol. 2 | |
| x | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 0x07 | 7 | LED on + buzzer vol. 3 | |
| x | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0x08 | 8 | Alarme on | |
| x | 0 | 0 | 0 | 1 | 0 | 0 | 1 | 0x09 | 9 | Alarme on + buzzer vol. 1 | |
| x | 0 | 0 | 0 | 1 | 0 | 1 | 0 | 0x10 | 10 | Alarme on + buzzer vol. 2 | |
| x | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 0x11 | 11 | Alarme on + buzzer vol. 3 | |
| x | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 0x12 | 12 | Alarme on + LED on | |
| x | 0 | 0 | 0 | 1 | 1 | 0 | 1 | 0x13 | 13 | Alarme on + LED on + buzzer vol. 1 | |
| x | 0 | 0 | 0 | 1 | 1 | 1 | 0 | 0x14 | 14 | Alarme on + LED on + buzzer vol. 2 | |
| x | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0x15 | 15 | Alarme on + LED on + buzzer vol. 3 | |
